Per realizzare un mixer analogico che combini due canali audio in uno solo, avrai bisogno di alcuni componenti elettronici e di una certa conoscenza di elettronica analogica. Ecco una guida generale per aiutarti a realizzare il tuo mixer:

Componenti necessari:

2 ingressi audio (ad esempio, due jack 1/4" o XLR)
1 uscita audio (ad esempio, un jack 1/4" o XLR)
2 potenziometri (ad esempio, 10kΩ o 20kΩ) per regolare il livello di ciascun canale
1 potenziometro (ad esempio, 10kΩ o 20kΩ) per regolare il livello del mix
2 resistenze (ad esempio, 1kΩ o 2kΩ) per la resistenza di carico
2 condensatori (ad esempio, 10nF o 22nF) per la filtratura dei segnali
1 transistor NPN (ad esempio, BC547) per la fase inversa
1 transistor PNP (ad esempio, BC557) per la fase positiva
1 circuito integrato (ad esempio, LM324) per la fase positiva
1 circuito integrato (ad esempio, LM324) per la fase negativa
1 resistenza (ad esempio, 10kΩ o 20kΩ) per la resistenza di carico del circuito integrato
1 condensatore (ad esempio, 10nF o 22nF) per la filtratura del segnale
1 connettore (ad esempio, un jack 1/4" o XLR) per l'uscita audio
Schema elettrico:

Il seguente schema elettrico è un esempio di come potresti realizzare il tuo mixer analogico:

I due ingressi audio vengono collegati ai potenziometri (P1 e P2) per regolare il livello di ciascun canale.
I segnali dei potenziometri vengono inviati ai transistor NPN (Q1 e Q2) per la fase inversa.
I transistor NPN vengono collegati ai transistor PNP (Q3 e Q4) per la fase positiva.
I transistor PNP vengono collegati ai circuiti integrati (U1 e U2) per la fase positiva e negativa.
I circuiti integrati vengono collegati ai condensatori (C1 e C2) per la filtratura dei segnali.
I segnali filtrati vengono inviati ai potenziometri (P3) per regolare il livello del mix.
Il segnale del potenziometro viene inviato all'uscita audio (U3).
Nota: Questo schema elettrico è un esempio e potrebbe non essere ottimale per le tue esigenze specifiche. È importante che tu comprenda i principi di base dell'elettronica analogica e che tu faccia delle ricerche approfondite prima di iniziare a realizzare il tuo mixer.

Consigli:

Utilizza componenti di alta qualità e affidabili.
Assicurati di seguire le procedure di sicurezza e di utilizzare gli strumenti di misura appropriati.
Testa il tuo mixer con diversi tipi di segnali audio per assicurarti che funzioni correttamente.
Considera di utilizzare un circuito integrato dedicato per la fase positiva e negativa, come ad esempio il LM324 o il TL072.

/slop

Caro anon, prova a chiedere qua: www.diyitalia.eu

>>1567
Avevo visto sta cosina, ma non fa per me dato che mi servono entrate e uscite a 3.5mm e deve poter essere il più piccolo possibile

https://turbolab.it/audio-30/fai-te-mixer-passivo-due-canali-stereo-1593

Alla fine ho trovato questo progettino qui che tutto sommato, farebbe al caso mio. Il cazzo di guaio è che acquistando tutto il necessario su amazon spenderei circa 40€. Consigli per acquistare elementi contati a poco e che arrivino in tempi decenti?

>>1572
aliexpress
o un negozio di elettronica

>>1573
>o un negozio di elettronica
Nella mia ridente città di provincia quei pochi negozi esistenti sono chiusi da anni ormai ricordo ancora quel negro che non voleva darmi il cloruro ferrico per farmi i pcb in casa perchè avevo solo 15 anni

>aliexpress
Si, certo, il vantaggio è che il prezzo si riduce del 90% rispetto all'acquisto su amazon pur mantenedo i lotti degli articoli da 5-6 pezzi. Il problema è che se faccio l'ordine in data odierna il tutto mi arriva per i primi di febbraio 2025…

Cmq di quello schemino cosa ne pensate? Vale la pena? Nel caso mi sapete dire dove posso trovare uno schemino per un amplificatore classe A per cuffie (pure mono nel caso, tanto basta raddoppiarlo per ottenere tutto in stereo) alimentandolo con usb C? Lo metto in uscita (o in entrata ??) al master, così almeno non perdo troppo volume

>>1574
Se sai quel che fai fallo, un amplificatore é più difficile però
Perché dovresti amplificare in entrata? A cosa? Spiegati
AliExpress spedisce abbastanza velocemente, forse non i componenti elettronici

>>1575
Dato che quando vado ad unire i segnali audio questi si attenuano in teoria questi arrivano al master (potenziometro di uscita) già molto bassi. Ora in casa ho trovato un amplificatore classe D, forse utile allo scopo, da 30W per canale ma credo siano troppi per delle cuffie, anche alimentandolo a 5v

Tolta la classe e la potenza dell'amp sarebbe da capire se metterlo in uscita al potenziometro master o in entrata

>>1577
il potenziometro 10k sarà adatto a gestire il segnale di 1V di un RCA
Non un segnale amplificato
Immagino eh

>>1577
>Ora in casa ho trovato un amplificatore classe D, forse utile allo scopo, da 30W per canale ma credo siano troppi per delle cuffie
Se stai parlando di un amplificatore da impianto stereo a cui collegare le casse e che ha anche un'uscita per cuffia, tale uscita in genere usa una sua circuiteria minima per amplificare le cuffie.

>>1578
>RCA
Userei il jack 3.5mm femmina per i vari ingressi e uscite, ma dubito impatti molto sulle resistenze in gioco, ma se immagini bene, la soluzione sarebbe metterlo post master

>>1579

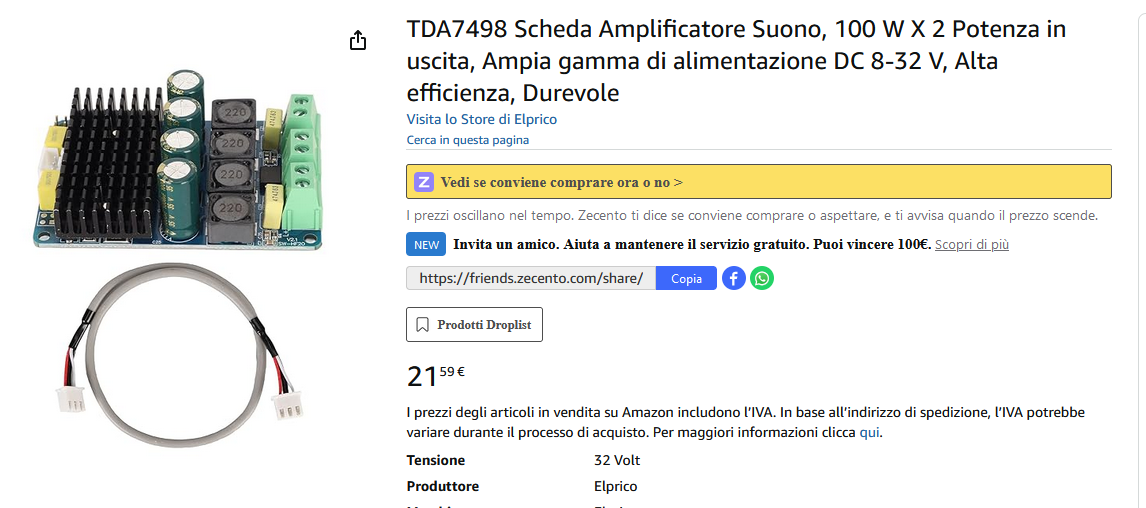

L'ampli che ho è letteralmente pic relata, acquistato nel 2017. Quel 100W è una truffa ma una buona metà è più che onesta

>>1580

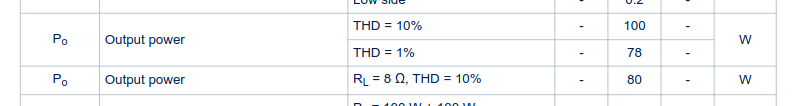

No, non è una truffa, il TDA7498 i 100W li tira fuori ma con un carico a 6 Ohm e con una distorsione del 10% (e probabilmente alimentato a 36V), con una distorsione più accettabile dell'1% tira fuori 78W che non sono niente male.
In ogni caso quello non è un amplificatore per cuffia, prova a cercare qualcosa su Aliexpress: a suo tempo ne comprai uno per rinforzare l'uscita cuffia di un computer e lo faccio andare con i 5V di un alimentatore di un vecchio modem/router che non uso più.

>>1581
Consigli qualche board già fatta in classe A per cuffie?

>>1585
In realtà anche classe D, dato che bene o male la situazione è migliorata

>>1578
In questo schema che ho trovato, il preamp lo mette prima del potenziometro master, e trovo logica la scelta, dato che al master arriverebbe un volume più che attenuato

>>1585
Ne costruii uno nel 2001 fa in classe A seguendo uno schema trovato su un sito che ovviamente non ricordo più. Ho ritrovato la lista dei pezzi con i prezzi ancora in lire, era basato sugli IRF510 come mosfet di potenza (attaccati ad una barra di alluminio come dissipatore) e degli OPA132 come operazionali. L'ho usato per qualche anno, a me sembrava che suonasse bene ma probabilmente non era granchè perchè lo montai senza particolare cura. Quando smisi di ascoltare le cuffie lo smontai e amen. Non so consigliare ma vedo che su Aliexpress ce ne sono a iosa, chissà se è vera classe A…

>>1601
Alla fine ho deciso di prendere in considerazione alcune PCB da saldare per creare l'amp per cuffie. Solo che non so se prendere in considerazione lo schemino di GreatScott nel video allegato (https://www.youtube.com/watch?v=7Pv-j_R3YP4) oppure qualche schedina già fatta sempre in classe A consigliata da Mike Borghese audio. Audiofag che ne pensa?
